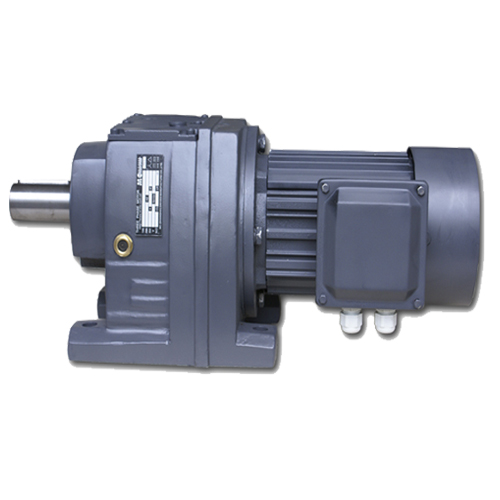

齒輪減速機的型號規格分為:單級:80、100、125、160、200、250、280、315、355、400、450、500、560;兩級:112、125、140、160、180、200、224、250、280、315、355、400、450、 500、560、630、710;三級:160、180、200、224、250、280、315、355、400、450、500、560、630、 710;
齒輪減速機的性能特點優勢七條：
1、齒輪采用合金鋼滲碳淬火，齒面硬度高達60±2hrc，齒面磨削精度高達5-6級。
2、采用計算機修形技術，對齒輪進行預修形，大大提高了減速機的承載能力。
3、從箱體至內部齒輪，采用完全的模塊化結構設計，適合大規模生產及靈活多變的選型。
4、標準減速機型號按扭矩遞減形式劃分，與傳統的等比例劃分相比，避免了功率浪費。
5、采用cad/cam設計制造，保證質量的穩定性。
6、采用多種密封結構，防止漏油。
7、多方位的降噪措施，確保減速機優良的低噪音性能。
減速機在長期運行中，常會出現磨損、滲漏等故障，主要的幾種是:
1、減速機軸承室磨損，其中又包括殼體軸承箱、箱體內孔軸承室、變速箱軸承室的磨損。
2、減速機齒輪軸軸徑磨損，主要磨損部位在軸頭、鍵槽等。
3、減速機傳動軸軸承位磨損。
4、減速機結合面滲漏。
當我們使用的
齒輪減速機發生故障怎么輕松應對：
針對磨損問題，企業傳統解決辦法是補焊或刷鍍后機加工修復，但兩者均存在一定弊端:補焊高溫產生的熱應力無法完全消除，易造成材質損傷，導致部件出現彎曲或斷裂;而電刷鍍受涂層厚度限制，容易剝落，且以上兩種方法都是用金屬修復金屬，無法改變"硬對硬"的配合關系，在各力綜合作用下，仍會造成再次磨損。對一些大的軸承企業更是無法現場解決，多要依賴外協修復。當代西方國家針對以上問題多使用高分子復合材料的修復方法，而應用較多的其具有超強的粘著力，優異的抗壓強度等綜合性能。應用高分子材料修復，可免拆卸免機加工既無補焊熱應力影響，修復厚度也不受限制，同時產品所具有的金屬材料不具備的退讓性，可吸收設備的沖擊震動，避免再次磨損的可能，并大大延長設備部件的使用壽命，為企業節省大量的停機時間，創造巨大的經濟價值。
而針對滲漏問題，傳統方法需要拆卸并打開減速機后，更換密封墊片或涂抹密封膠，不僅費時費力，而且難以確保密封效果，在運行中還會再次出現泄漏。高分子材料可現場治理滲漏，材料具備的優越的粘著力、耐油性及350%的拉伸度，克服減速機振動造成的影響，很好地為企業解決了減速機滲漏問題。
齒輪減速機的參數表格如下：
1800RPM 入力轉速 | 1500RPM 入力轉速 | 1200RPM 入力轉速 |
最大 輸入馬力 HP | 輸出轉速 | 荷重(KG) | 每分鐘升(降) mm/min | 最大 輸入馬力 HP | 輸出轉速 RPM | 荷重(KG) | 每分鐘升(降) mm/min | 最大 輸入馬力 HP | 輸出轉速 RPM | 荷重(KG) | 每分鐘升(降) mm/min |
35 | 1" | P=5 | 5 | 0.93 | 360 | 500 | 1800 | 0.86 | 300 | 550 | 1500 | 0.87 | 240 | 700 | 1200 |
|
10 | 0.50 | 180 | 500 | 900 | 0.50 | 150 | 550 | 750 | 0.50 | 120 | 700 | 600 |
|
20 | 0.50 | 90 | 600 | 450 | 0.50 | 75 | 700 | 375 | 0.50 | 60 | 900 | 300 |
|
40 | 1 1/4" | P=6 | 6 | 1.31 | 300 | 700 | 1800 | 1.25 | 250 | 800 | 1500 | 1.18 | 200 | 950 | 1200 |
|
12 | 0.89 | 150 | 950 | 900 | 0.86 | 125 | 1100 | 750 | 0.81 | 100 | 1300 | 600 |
|
24 | 0.50 | 75 | 950 | 450 | 0.50 | 63 | 1100 | 375 | 0.50 | 50 | 1300 | 300 |
|
50 | 1 1/2" | P=6 | 6 | 1.86 | 300 | 900 | 1800 | 1.72 | 250 | 1000 | 1500 | 1.66 | 200 | 1200 | 1200 |
|
12 | 1.47 | 150 | 1350 | 900 | 1.36 | 125 | 1500 | 750 | 1.31 | 100 | 1800 | 600 |
|
24 | 1.04 | 75 | 1800 | 450 | 0.96 | 63 | 2000 | 375 | 0.92 | 50 | 2400 | 300 |
|
60 | 2" | P=8 | 8 | 2.84 | 225 | 1300 | 1800 | 2.64 | 188 | 1450 | 1500 | 2.48 | 150 | 1700 | 1200 |
|
16 | 1.50 | 113 | 1300 | 900 | 1.40 | 94 | 1450 | 750 | 1.31 | 75 | 1700 | 600 |
|
32 | 1.07 | 56 | 1750 | 450 | 1.00 | 47 | 1950 | 375 | 0.92 | 37 | 2250 | 300 |
|
70 | 2 1/2" | P=10 | 10 | 3.57 | 180 | 1400 | 1800 | 3.24 | 150 | 1850 | 1500 | 3.01 | 120 | 1950 | 1200 |
|
20 | 1.90 | 90 | 1600 | 900 | 1.97 | 75 | 1850 | 750 | 1.84 | 60 | 2250 | 600 |
|
40 | 1.53 | 45 | 2400 | 450 | 1.57 | 38 | 2800 | 375 | 1.46 | 30 | 3350 | 300 |
|
80 | 75mm | P=12 | 12 | 4.86 | 150 | 1850 | 1800 | 4.71 | 125 | 2150 | 1500 | 4.55 | 100 | 2600 | 1200 |
|
18 | 3.56 | 100 | 1900 | 1200 | 3.59 | 83 | 2300 | 1000 | 3.44 | 66 | 2750 | 800 |
|
36 | 2.22 | 50 | 2200 | 600 | 2.19 | 42 | 2600 | 500 | 2.15 | 33 | 3200 | 400 |
